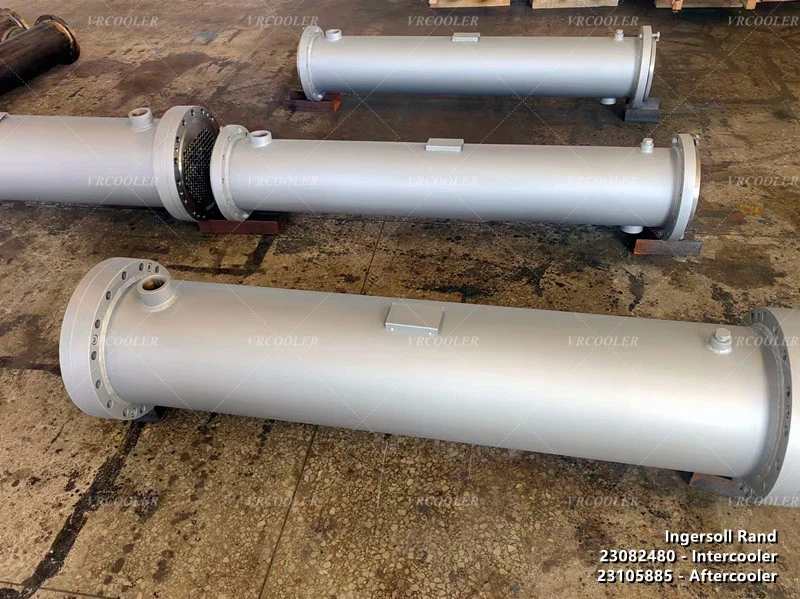

Skal och rörtyp Vattenkyld efter kylare

Skal och rörtyp Vattenkyld efter kylare

En skal och rör efterkylare är en värmeväxlare som är utformad för att kyla ner tryckluft eller gas efter att den har komprimerats. Den består av två huvuddelar:

Skal: Ytterhöljet som innehåller rörbunten. Skalet är vanligtvis tillverkat av slitstarka material för att klara höga tryck.
Tube Bundle: En serie rör genom vilka den komprimerade luften strömmar. Kylvattnet cirkulerar runt dessa rör i skalet.
Hur det fungerar
Tryckluftsflöde: Varm, tryckluft kommer in i rörknippet från kompressorn.
Värmeväxling: När luften färdas genom rören överförs värme till det kallare vattnet som strömmar runt rören inuti skalet.
Kyleffekt: Vattnet absorberar värmen, vilket minskar temperaturen på den komprimerade luften innan den lämnar efterkylaren.
Kondensering: Genom att kyla luften kan fukt kondenseras, som sedan kan dräneras bort, vilket minskar luftfuktigheten i tryckluftssystemet.
Fördelar med Shell and Tube Aftercoolers
Effektivitet: De sänker effektivt tryckluftstemperaturen, förbättrar systemets effektivitet och förlänger livslängden för nedströmsutrustning.
Fuktborttagning: Genom att kyla luften hjälper dessa enheter till att avlägsna fukt, vilket kan leda till korrosion och andra problem i pneumatiska system.
Hållbarhet: Den robusta designen av skal- och rörvärmeväxlare gör dem lämpliga för högtrycksapplikationer.
Enkelt underhåll: Rörbunten kan ofta rengöras eller bytas ut oberoende, vilket förenklar underhållet.
Anpassning: De kan designas för att möta specifika krav gällande storlek, kapacitet och material baserat på applikationen.
Ansökningar
Tryckluftssystem: Används i industrianläggningar, tillverkningsanläggningar och alla applikationer där tryckluft genereras.
Kylsystem: Används i kylprocesser där värmeväxling är nödvändig.
Kemisk bearbetning: Används i olika kemiska reaktioner där temperaturkontroll är avgörande.
